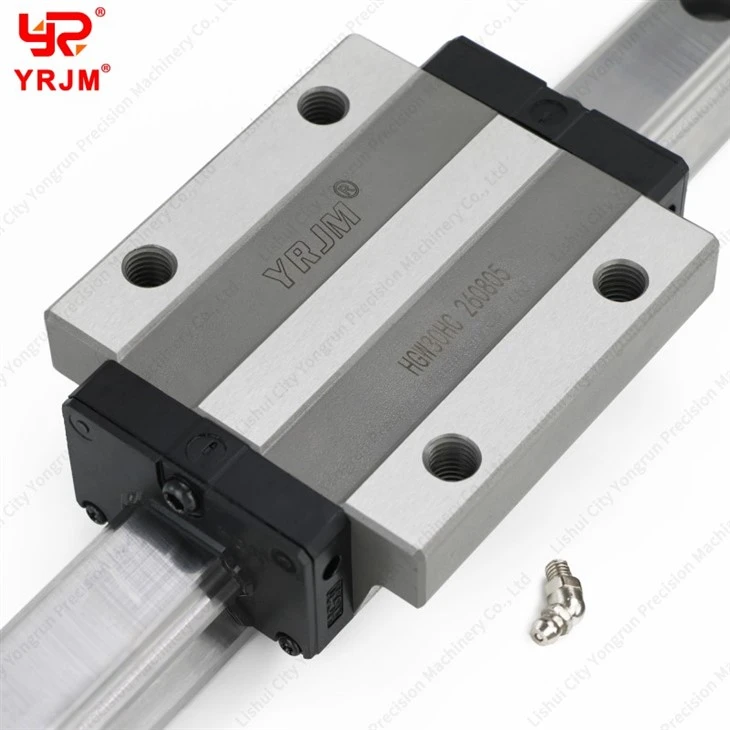

Gwida Lineari HGW20CC

Gwida Lineari HGW20CC

Deskrizzjoni tal-Prodott

L-HGW20CC huwa ġarr ta' moviment lineari ta'-riġidità għolja, flanġ- mis-Serje ta' Tagħbija Tqila HG magħrufa. Inġinerija għal applikazzjonijiet fejn l-istabbiltà strutturali u l-preċiżjoni huma kritiċi, din il-blokka hija ddisinjata speċifikament għal integrazzjoni bla xkiel b'binarji ta 'profil lineari ta' 20mm (serje HGR20).

Eċċellenza tal-Inġinerija
Erba'-Riċirkolazzjoni ta' Boċċi ta' Ringiela:Il-ġeometrija interna fiha erba' ringieli ta' blalen tal-azzar imwebbes ta' preċiżjoni-rranġati f'angolu ta' kuntatt simetriku ta' 45-grad. Dan jipprovdi kapaċità ta' ġarr ta' tagħbija ugwali-f'direzzjonijiet radjali, b'lura-radjali u laterali, u jiżgura prestazzjoni ta' fedeltà għolja irrispettivament mill-orjentazzjoni tal-immuntar.
Flanġ versatili-Disinn tal-Immonta:L-HGW20CC għandu profil wiesa'-flanġ li jtejjeb l-istabbiltà laterali u r-reżistenza tat-tagħbija tal-mument-. B'mod kruċjali, l-interface tal-immuntar tagħha tippermetti installazzjoni bi-direzzjonali, li tippermetti lill-utenti jassiguraw il-ġarr jew minn fuq għal isfel jew minn isfel għal fuq.
Applikazzjonijiet Industrijali:Din il-blokka hija l-għażla definittiva għal payloads industrijali medji-sa{-tqal, makkinarju CNC fuq skala kbira-, u gantri ta' awtomazzjoni ta'-preċiżjoni għolja fejn hija meħtieġa footprint ta' bażi-baxxa, wiesgħa-.

Karatteristiċi tal-Prodott u Vantaġġi tal-Inġinerija
Sistema ta' Tagħbija Ugwali Erba'-Modi:Billi tuża konfigurazzjoni ta' erba'-ringieli b'angolu ta' kuntatt ta' 45 grad, din is-sistema tikseb prestazzjoni bbilanċjata ta' tagħbija-bearing f'direzzjonijiet radjali, inversi-radjali u laterali. Dan jippermetti flessibilità totali fl-orjentazzjonijiet tal-immuntar.
Profil Wide Flanġ:Karatteristiċi ta 'blokk wiesa' ta '63 mm b'mudell ta' immuntar standardizzat ta '53 mm x 40 mm, li jissimplifika t-twaħħil mekkaniku sikur mal-ġarr tiegħek.
Kapaċità ta' Allinjament Awto{{0}:Jinkorpora skanalaturi ċirkolari tal--ark iddisinjati biex jassorbu irregolaritajiet minuri tal-wiċċ tal-immuntar permezz tad-deformazzjoni elastika tal-elementi tal-irrumblar, u jipprevjenu l-irbit.
Klassifikazzjonijiet tat-Tagħbija Standardizzati:Ikklassifikat b'mod rigoruż biex jimmaniġġja kapaċità ta 'tagħbija dinamika bażika (C) ta' 17.75 kN u kapaċità ta 'tagħbija statika bażika (C0) ta' 27.76 kN.
Żamma tal-ballun integrat:Il-wajers li jżommu l-metall iżommu l-elementi tal-irrumblar b'mod sigur fi ħdan il-blokka, u jipprevjenu t-telf tal-ballun meta jiżżerżqu l-karru 'l barra mill-ferrovija waqt l-installazzjoni jew il-manutenzjoni.
